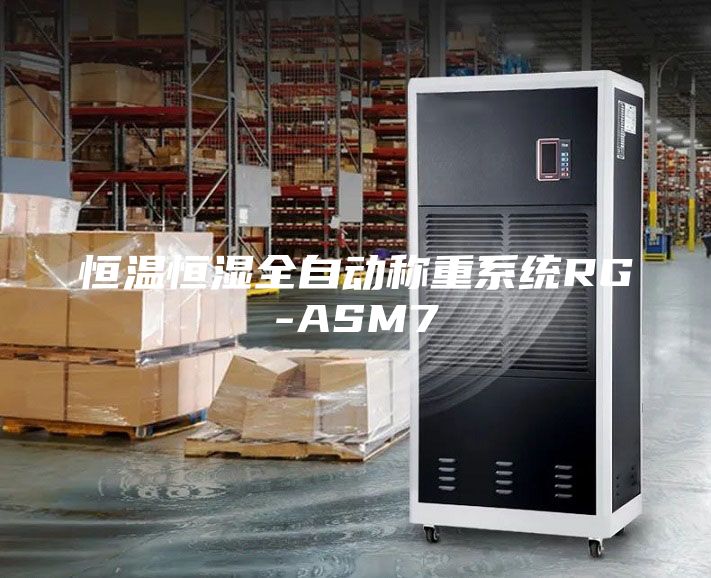

（恒溫恒濕全自動稱重系統RG-ASM7）

　　

　　?

　　

　　

　　

　　RG-AWS7恒溫恒濕自動稱重系統

　　

　　產品概述

　　

　　恒溫恒濕自動稱重系統是在高精度恒溫恒濕箱體內，自動完成樣品的取放、樣品識別、去靜電、稱量的全自動智能系統。該系統完全克服了稱量過程中溫濕度變化、四角偏差、人為誤差等產生的稱量誤差，可自動稱量濾膜、濾筒、低濃度采樣頭等多種樣品。稱量數據可自動計算、存儲、查詢和導出，并實現稱量數據的表格化。自動化程度高、數據準確。整個稱量過程嚴格符合HJ618-2011、HJ656-2013和HJ836-2017等標準要求，是大氣及污染源采樣樣品稱重環節的核心設備，可用于大氣PM2.5/PM10監測、源解析、超低排放監測等項目的樣品精確稱量。

　　

　　工作流程

　　

　　裝樣品→平衡24小時→校準樣品稱量→啟動取樣品→掃描編號→去靜電→天平平衡→稱重讀數→數據儲存→回放樣品→下一個樣品稱量

　　

　　主要功能

　　

　　滿足HJ618-2011、HJ656-2013和HJ836-2017《固定污染源廢氣低濃度顆粒物的測定重量法》對顆粒物采樣標準的質控要求。

　　

　　可以稱量47mm濾膜、90mm濾膜、3號濾筒、低濃度采樣頭、28mm～47mm任意直徑濾膜。

　　

　　樣品在傳送過程中，采用防抖技術和防滑落技術。

　　

　　樣品放置處采用鍍金處理，可將樣品靜電有效導出，并在外緣涂有防靜電涂層。

　　

　　樣品帶有人眼可識別的數字碼和系統可自動識別的條形碼，樣品和編號一體化方式，防止樣品編號和樣品分離；系統可自動讀取樣品編號。

　　

　　樣品自動稱重前，自動進行離子風去靜電。

　　

　　系統具有校準膜稱量功能。

　　

　　天平具有量程和零點自動校準。

　　

　　機械手具備微小偏移自動檢測功能和自動糾偏功能，具備硬物阻擋自動保護功能。

　　

　　系統具有停電記憶功能，停電后，機械手臂自動回到原點。

　　

　　稱量不同樣品時，無需更換樣品盤，能夠在任意位置點擺放樣品。

　　

　　天平防風罩密封性好，保證天平不受任何干擾。

　　

　　天平防風罩可根據稱重過程，自動開啟和閉合；具備硬物阻擋自動保護功能。

　　

　　天平采用緩沖阻尼、減震墊、大理石配重等多級防震措施，減小震動頻率。

　　

　　恒溫恒濕箱體內安裝有空氣凈化裝置，保證達到用戶對箱體內潔凈度的要求。

　　

　　系統具備遠程通訊功能，實現數據的遠程監控，可通過電子郵箱方式通知，通過xls文件導出數據。

　　

　　系統采用閉環內循環供水系統或自來水凈化兩種供水模式。

　　

　　系統具有機械故障自動報警功能和水箱缺水自動報警功能。

　　

　　主機箱帶有滑輪，具有自鎖功能，便于整機移動和固定。

　　

　　技術指標

　　

　　1、溫度

　　

　　溫度控制：15℃～30℃，可任意一點設置（出廠設置為20℃）

　　

　　溫度分辨率：±0.1℃

　　

　　溫度控制精度（波動范圍）：±0.2℃

　　

　　2、濕度

　　

　　濕度控制：30％RH～70％RH,可任意一點設置（出廠設置為50％RH）

　　

　　濕度分辨率：±0.1％RH

　　

　　濕度控制精度（波動范圍）：±0.5%RH

　　

　　供貨時，提供計量部門關于恒溫恒濕箱的溫濕度校準報告

　　

　　3、十萬分之一天平

　　

　　量程：0～41g

　　

　　分辨率：0.01mg

　　

　　重復性：≤±0.02mg

　　

　　線性：≤±0.05mg

　　

　　校準方式：內部校準，外部校準

　　

　　供貨時，提供計量部門關于天平的檢定報告

　　

　　4、機械手機械重復性誤差≤0.01mm

　　

　　5、軟件功能：專用稱重系統軟件；具備手工在圓盤上裝載、卸載樣品的記錄、輸入功能；軟件支持手工校準天平；系統可根據設置的參數對數據有效性進行判斷，并實現數據管理；

　　

　　滿足HJ836-2017《固定污染源廢氣低濃度顆粒物的測定重量法》標準的要求，自動生成濾膜平衡與稱重記錄表（HJ656-2013）、標準濾膜稱重記錄表（HJ656-2013）

　　

　　6、樣品去靜電時間可根據客戶要求設置

　　

　　7、供電電源：AC220V,50HZ，工作功率：≤1kW

　　

　　8、恒溫恒濕箱內風速不影響樣品的存放、取拿等運動

　　

　　結構指標

　　

　　1、整體結構：恒溫恒濕箱組、機械控制柜體、制冷機組（外置），系統有良好接地和接地標識，整體采用減震墊方式減震

　　

　　2、配電控制柜：機械手配電系統和恒溫恒濕配電系統相互獨立，以防電磁干擾，具備UPS電源

　　

　　3、恒溫恒濕箱：保溫圍護結構（隔音、低震動）；內箱材料：304不銹鋼；視窗：透明大玻璃視窗

　　

　　4、空氣調節通道：軸流風機2個、加熱器、冷凝器、加濕器

　　

　　5、箱體配置：有自鎖功能的移動腳輪4個，便于整機移動和固定

　　

　　6、送風循環系統：系統內分布加熱管、冷凝器、風機等裝置，風機開啟時將工作室中的空氣從下部吸風口吸入循環系統內與加熱器、冷凝器、加濕器產生的熱量、冷量和濕度充分混合，濕熱

　　

　　交換后的空氣再被吸入風道內從上部送風口進入工作室，進行混合反復循環，從而保證了溫濕度的穩定性和均勻度

　　

　　7、加熱器：鎳鉻合金電熱絲式高速加熱器

　　

　　加熱器控制方式：無觸點等周期脈沖調寬SSR固態繼電器，系統同步控制，更加提高控制元件與界面控制穩定性完全獨立系統，不影響冷卻系統及控制回路

　　

　　8、加濕器：不銹鋼加濕器，缺水時，系統自動啟動泵提水

　　

　　控制方式：PID控制方式

　　

　　水位控制裝置：加熱器防干燒裝置

　　

　　安全保護功能

　　

　　1、制冷系統：壓縮機超壓保護、壓縮機電機過熱保護、壓縮機過電流保護

　　

　　2、恒溫恒濕箱：超溫保護、缺水保護、空氣調節通道極限超溫保護、循環風機過熱保護

　　

　　3、其他：漏電保護、過載保護、負載短路保護

　　

　　配置（標準）：

　　

　　標配：主機，減震系統，壓縮制冷機組，系統軟件及樣品編號識別，去靜電模塊，自動防風罩，樣品載盤1組，空氣凈化裝置，水凈化裝置，攝像頭，樣品掉落自動檢測保護系統

　　

　　稱量對象：φ47mm濾膜?3#濾筒?低濃度采樣頭?數量：60位或稱量對象：φ47mm濾膜?數量：360位

　　

　　?

　　

　　青島容廣電子技術有限公司提供本儀器的技術支持和完善的售后服務！

　　

　　?
